高支模监测系统

型号：G3

高支模安全监控管理系统

高支模实时数运行据采集

实时真人语音报警

高支模压力报警，位移报警，倾角报警

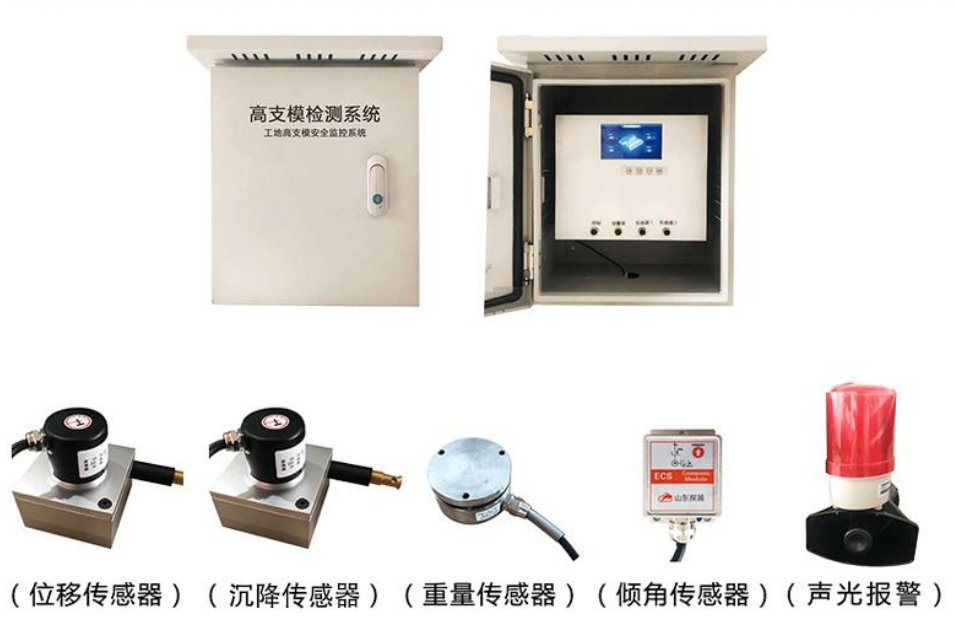

产品特点：

u 主机设计一化，外有防水箱保护。

u 各传感器安装在高支模的支架上，方便拆装。

u 内置大容量电池，设备可连续工作15天以上。

u 高级精准传感器：传感器均为点位，精准度高。

u 数据存储：内置内存16G，实施记录工况参数。

u 通信协议：内置4G通信模块 外置大功率天线。

u 抗干扰能较强，不易受到干扰。

u 平台对接：可对接我司平台。

系统性能：

G3是一款全新高支模监控系统是我司自主研发新型涉及一种高支模监 测系统,包括安装于支撑架上的高支模变形监控终端,与高支模变形监控终端信 号连接的工地管理平台,与工地管理平台信号连接的报警装置,高支模变形监控 终端包括高支模模板沉降监测器,支撑架包括相互搭接的水平杆和立杆,高支模 模板沉降监测器包括安装于立杆上的检测装置,检测装置位于高支模模板下方, 检测装置包括安装于同一水平面上的数据采集器,可以在不破坏模板本身,因此 不影响模板本身的结构强度；检测装置检测到模板沉降,工地管理平台接收到 相应信号后报警装置发出警报提醒工作人员。

u 输入电压：DC 9-15V（主机）

u 屏幕显示：4.3寸高亮屏

u 主机功率：≤2.5W

u 报警器工作功耗：12W（报警时）

u 报警待机功耗：1W

u 压力量程：80KN

u 压力分辨率: 0.1KN

u 位移量程：200MM

u 位移分辨率：0.1MM

u 倾角量程：-30°-- +30°

u 倾角分辨率：0.1°

u 工作温度：-20～65℃

u 工作湿度：≤95%

u 电池容量：30AH

u 4G 模 块：内置4G模块
