1.1 产品特点

近年来随着建筑业的高速发展，卸料平台得到了广泛应用，在实际使用中一直存在着监管难、超载现象严重且不知情等安全隐患。结合平台监测需求，我司特开发卸料平台监测系统，主要用于建筑施工卸料平台的安全报警装置，具有现场实时显示主钢丝绳实际受力值、超载报警，实时远程报警等功能。硬件由传感器、主机、连接线、充电器等组成。具有安装方便、调试简单、性能稳定、报警准确等特点， 能有效预防安全事故的发生，解决了卸料平台安全管理盲区。

1.2 卸料平台监测系统作用

当物料放置在卸料平台上时，安装在主钢丝绳上的测力传感器产生形变，并输出与重量相一致的电信号，信号经主机处理后显示当前钢丝绳受力值，当钢丝绳承重超过设定报警值时，现场发出声光报警，同时通过微信、短信发送远程报警信息，提醒现场作业人员和相关管理人员。

1.3 主要构成

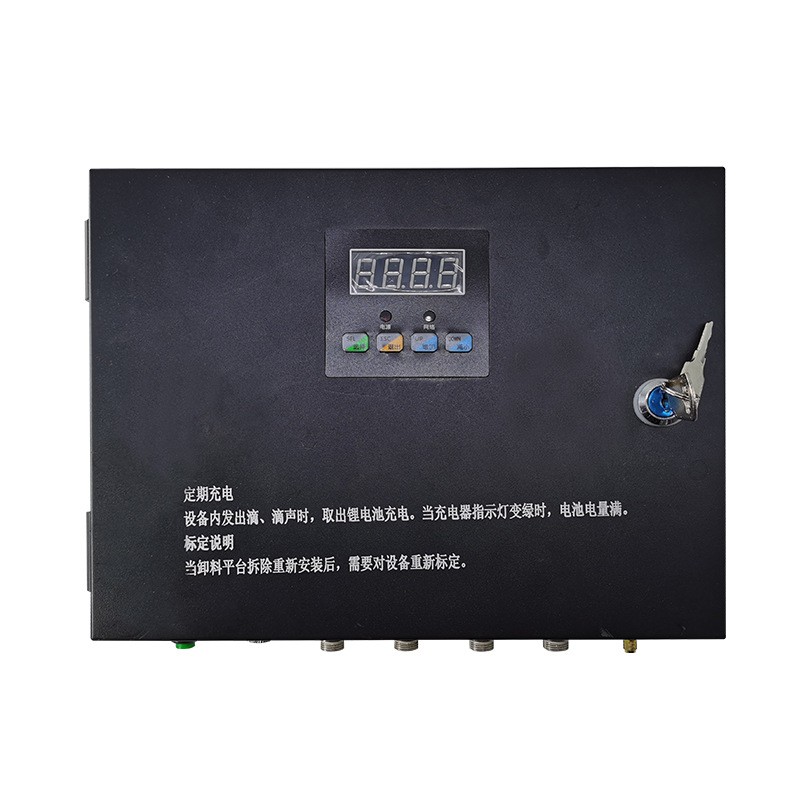

1、主机

采集传感器信号，用于判断平台是否超载、无线数据发送模块 DTU、中央处理器；

2、传感器

标定样式为旁压式传感器，其他形式传感器须提供尺寸定制；

3、声光报警器

免安装磁吸底座，支持声光报警，IP67 防水等级。

4 倾角传感器

    1.4 技术参数

1、适用范围：额定起重量≤3 吨卸料平台

2、动作误差：不大于 3 FS

3、综合显示误差：不大于 5 FS

4、报警点的设定：可调节

5、传感器过载能力：1.5 倍

6、使用环境条件：–10°C~+55°C,湿度在 90 RH 以下

7、电源电压： 内置充电器 AC220V

8、继电器触点容量：AC250V 10A/ DC30V

10、电气仪表防护等级：IP42
